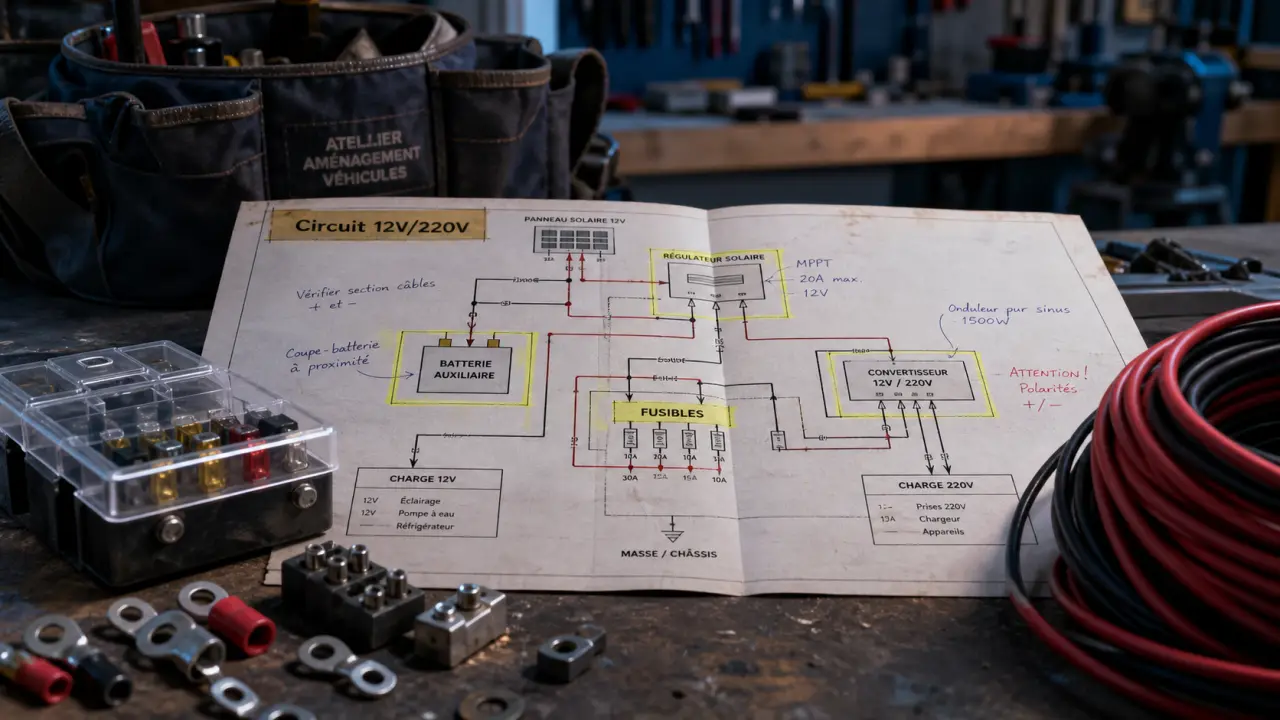

Un schéma électrique de camping-car en 12V et 220V sert à comprendre où circule l’énergie, quels appareils sont alimentés et où placer les protections. Avant de tirer le moindre câble, l’objectif reste simple : séparer clairement le circuit basse tension du circuit secteur, identifier les sources de recharge et éviter les branchements au hasard qui provoquent des échauffements, des pannes ou un refus lors d’un contrôle d’aménagement.
Lire la logique d’un circuit 12V et 220V dans un camping-car
Dans un camping-car, un fourgon ou un van aménagé, deux univers cohabitent. Le 12V correspond au courant continu utilisé par la majorité des équipements de bord : éclairage LED, pompe à eau, ventilation, prises USB, chauffage auxiliaire selon le modèle, réfrigérateur compatible 12V. Le 220V, souvent appelé aussi 230V, correspond au courant alternatif utilisé par les appareils domestiques : chargeur d’ordinateur, petit électroménager, certains outils ou prises classiques.
Dimensionner une installation 12V
Appareils (jusqu’à 3)
Le point central du circuit 12V, c’est la batterie auxiliaire. Il ne faut pas la confondre avec la batterie moteur : son rôle est d’alimenter la cellule de vie sans empêcher le démarrage du véhicule. Depuis cette batterie, l’énergie part vers un tableau électrique ou un porte-fusibles, puis vers chaque consommateur.
Le 12V alimente, le 220V complète
Le 12V reste le circuit à privilégier dès que possible, car il évite les conversions inutiles. Une lampe LED 12V branchée directement sur la batterie auxiliaire via un fusible consomme moins qu’une lampe 220V alimentée par convertisseur. Le 220V devient pertinent lorsqu’un appareil n’existe pas en version 12V, lorsqu’il demande une prise domestique ou lorsque le véhicule est raccordé au secteur sur une aire, au camping ou à domicile.
La bonne lecture du schéma consiste à suivre trois flux : la production d’énergie, le stockage dans la batterie auxiliaire, puis la distribution vers les appareils. Si le 220V est présent, il faut ajouter un quatrième flux, la conversion ou l’entrée secteur.
Les composants à placer sur le schéma avant de câbler
Un schéma exploitable ne se limite pas à relier des boîtes entre elles. Il doit montrer les organes de recharge, les protections, les appareils et les liaisons principales. C’est ce qui permet ensuite de choisir les câbles, de vérifier les puissances et de préparer un dossier clair pour un aménagement ou une homologation VASP.
- Batterie auxiliaire : réserve d’énergie du circuit cellule, souvent en AGM, GEL ou lithium selon le projet.
- Porte-fusibles ou tableau électrique : point de distribution vers les consommateurs 12V.
- Fusibles : protections placées sur les lignes positives, au plus près de la source d’énergie.
- Panneau solaire : source de recharge autonome, toujours associé à un régulateur de charge.
- Régulateur solaire : intermédiaire indispensable entre panneau solaire et batterie auxiliaire.
- Coupleur séparateur ou booster DC/DC : recharge la batterie auxiliaire en roulant depuis l’alternateur.
- Chargeur 230V vers 12V : recharge la batterie lorsque le véhicule est branché au secteur.
- Convertisseur 12V vers 220V : transforme le courant continu de la batterie en courant alternatif.
- Disjoncteur 230V : protection du circuit secteur, notamment après une prise extérieure P17.
La bonne logique : penser comme un tableau de bord
Un schéma réussi fonctionne comme un tableau de bord : il ne sert pas seulement à faire passer le courant, il autorise ou bloque chaque usage de manière lisible. Si vous pouvez poser le doigt sur la batterie, suivre un câble jusqu’à une protection, puis comprendre quel appareil est alimenté sans revenir en arrière, votre plan devient un outil de diagnostic. En cas de panne de pompe, de frigo qui coupe ou de prise 220V inactive, vous savez où tester la tension, quel fusible contrôler et quelle partie du circuit isoler. Cette logique de traçabilité vaut souvent plus qu’un dessin très esthétique mais impossible à dépanner sur une aire de stationnement.
Trois schémas types selon votre niveau d’autonomie
Il n’existe pas un seul schéma universel. Une installation de week-end avec quelques LED n’a rien à voir avec un fourgon utilisé en télétravail, avec ordinateur, réfrigérateur et recharge solaire. Le plus simple est de raisonner par architectures.
| Architecture | Composition | Usage adapté | Limite principale |
|---|---|---|---|
| 12V simple | Batterie auxiliaire, fusible principal, porte-fusibles, consommateurs 12V | Week-ends, éclairage, pompe, USB | Autonomie dépendante de la capacité batterie |
| 12V + solaire | Architecture 12V, panneau solaire, régulateur, protections | Stationnement prolongé, autonomie hors camping | Production variable selon météo et emplacement |
| 12V + 220V | Batterie, tableau 12V, convertisseur ou prise extérieure P17, disjoncteurs | Appareils domestiques, ordinateur, recharge secteur | Dimensionnement plus exigeant et sécurité renforcée |
Schéma 12V simple : la base fiable
Le circuit minimal part de la batterie auxiliaire. Sur le câble positif, un fusible principal est placé au plus près de la batterie. Le câble rejoint ensuite un porte-fusibles ou un tableau électrique. Chaque départ alimente un appareil : éclairage, pompe, prises USB, ventilateur. Le retour négatif revient soit vers un bornier négatif, soit vers un bus de masse adapté, puis vers la batterie.
Dans ce schéma, chaque ligne doit avoir son fusible dédié. Une pompe à eau et un éclairage ne doivent pas dépendre du même départ si cela rend le dépannage confus. Cette séparation évite qu’un défaut sur un appareil coupe toute la cellule.
Schéma avec panneau solaire : ajouter la recharge autonome
Pour intégrer un panneau solaire, le panneau se raccorde au régulateur de charge, puis le régulateur se raccorde à la batterie auxiliaire. Des protections sont à prévoir côté batterie, et le câblage doit être dimensionné selon la puissance du panneau et la distance. Avec 1 panneau solaire, le schéma reste simple. Avec 2 panneaux solaires, un branchement en parallèle via connecteurs Y ou T peut être envisagé selon le matériel choisi, afin de conserver une tension compatible avec le régulateur.
Le régulateur ne doit pas être considéré comme une simple rallonge : c’est lui qui adapte la charge à la batterie. Il doit donc être compatible avec la technologie de batterie utilisée et placé dans une zone accessible pour les contrôles.
Schéma 12V et 220V : convertisseur ou secteur extérieur
Pour obtenir du 220V à bord, deux solutions existent. La première consiste à utiliser un convertisseur 12V vers 220V, branché sur la batterie auxiliaire avec une protection adaptée. Il transforme le courant continu en courant alternatif. La seconde consiste à installer une prise extérieure P17, reliée à un circuit 230V protégé par disjoncteur, puis éventuellement à un chargeur 230V vers 12V pour recharger la batterie auxiliaire.
Le convertisseur doit être choisi selon les appareils. Un modèle pur sinus est préférable pour les appareils sensibles, tandis qu’un pseudo-sinus ou quasi-sinus est moins cher mais moins stable. La puissance doit être supérieure à la puissance réellement appelée : pour un appareil de 300W, viser 375W apporte une marge de 20%. Pour des besoins ponctuels plus lourds, certains montages utilisent 600W, 700W crête ou davantage, mais cela impose des câbles et des protections cohérents.
Dimensionner sans se perdre : puissance, câbles et protections
Le schéma donne la structure, mais le dimensionnement sécurise l’installation. Trois éléments doivent toujours être cohérents : la consommation des appareils, la capacité de la batterie et la section de câble. Plus la puissance est élevée et plus la distance est longue, plus la section de câble doit être importante.
Un exemple simple aide à raisonner. Un appareil de 60 watts utilisé 10 heures par jour consomme 600 Wh. Un autre de 50 watts utilisé 5 heures par jour consomme 250 Wh. Ensemble, ils représentent 850 Wh quotidiens. Cette valeur permet d’estimer la capacité de batterie nécessaire, la recharge solaire utile et la pertinence ou non d’un convertisseur puissant.
Où placer les fusibles et disjoncteurs
La règle pratique est de protéger le câble avant de protéger l’appareil. Un fusible doit donc être placé au plus près de la batterie sur le départ positif. Le régulateur solaire, le convertisseur, le chargeur 230V vers 12V et chaque ligne de consommation doivent disposer d’une protection adaptée. Sur la partie 230V, les disjoncteurs et dispositifs de protection doivent être traités avec une exigence particulière, car on sort du domaine du simple accessoire basse tension.
Une erreur fréquente consiste à installer un gros convertisseur, par exemple 3000W, sans revoir la batterie, les câbles et les protections. La puissance affichée ne suffit pas : c’est l’ensemble de la chaîne qui doit suivre. Sinon, le convertisseur coupe, les câbles chauffent ou la batterie se vide très rapidement.
Choisir les variantes utiles pour votre camping-car
Le bon schéma électrique 12V et 220V dépend surtout de votre manière de voyager. Un véhicule utilisé deux nuits par mois peut rester très simple. Un fourgon en autonomie, avec ordinateur, frigo, chauffage et recharge quotidienne, demandera une architecture plus complète.
| Besoin | Solution à envisager | Point de vigilance |
|---|---|---|
| Recharger en roulant | Coupleur séparateur ou booster DC/DC | Compatibilité avec l’alternateur et la batterie |
| Stationner plusieurs jours | Panneau solaire avec régulateur | Production variable et orientation du véhicule |
| Utiliser des prises domestiques | Convertisseur pur sinus | Puissance, rendement et section de câble |
| Se brancher au camping | Prise P17, protections 230V, chargeur 230V vers 12V | Séparation claire entre 12V et 230V |
Avant de valider votre plan, vérifiez que chaque appareil apparaît sur le schéma, que chaque départ possède sa protection, que les sources de recharge ne se contredisent pas et que le 12V reste séparé du 230V. Un schéma propre, annoté avec les sections de câble, les calibres de fusibles et l’emplacement des équipements, devient un vrai document de montage. Il facilite les achats, limite les oublis et rend l’installation beaucoup plus simple à expliquer, à contrôler et à faire évoluer.
